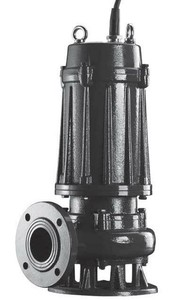

Погружные насосы CNP WQ для отвода сточных вод
Усовершенствованный электронасос для откачки сточных вод, с оптимизированной гидравлической частью, надежной конструкцией и системой защит, эти насосы совмещают в себе высокую эффективность и работоспособность в самых неблагоприятных условиях. Оптимизированная гидравлика: двухканальное рабочее колесо, обеспечивающее высокую устойчивость против засорений, высокий гидравлический к.л.д. при больших подачах, стабильную работу без турбулентных завихрений.
WQ, JYWQ
-
WQ, JYWQ – усовершенствованный тип электронасосов для откачки сточных вод, с оптимизированной гидравлической частью, надежной конструкцией и системой защит, что делает их более долговечными и безопасными. Они совмещают в себе высокую эффективность и работоспособность в самых неблагоприятных условиях
-
Оптимизированная гидравлика: двухканальное рабочее колесо, обеспечивающее высокую устойчивость против засорений, высокий гидравлический к.п.д. при больших подачах, стабильную работу без турбулентных завихрений
-
Защита по линии вала: последовательно установлены два или три торцовых уплотнения, выполненные из специальных износостойких материалов. Уплотнения охлаждаются перекачиваемой жидкостью и маслом, что обеспечивает их надежную и долговременную эксплуатацию
-
Степень защиты двигателя: IPX8
-
Класс изоляции: F
-
В двигателе имеется тепловая защита от перегрузки, а также, в зависимости от исполнений электронасосов, имеются защиты от попадания влаги и обмотку
-
В конструкции JYWQ имеется система равномерного перемешивания, что позволяет производить откачку сточных вод с меньшей нагрузкой на электронасос и большей эффективностью (не накапливается твердый осадок в колодце)
-
Электронасосы удобны при монтаже и обслуживании. Возможен как монтаж на автоматической трубной муфте, так и свободная установка для переносной эксплуатации электронасоса
Условия эксплуатации
-
Источник питания: 50 Гц, 3х380 В
-
Температура перекачиваемой жидкости должна быть выше +40оС, водородным показателем (pH) от 4,0 до 10, плотностью не более 1200 кг/м3, массовой долей твердых механических примесей, не более 2%
-
Минимальный уровень откачиваемой жидкости указан в таблице габаритно-присоединительных размеров (H1)
-
Электронасос не предназначен для перекачки агрессивной жидкости или жидкости с большим содержанием твердых и волокнистых частиц
-
Максимальный диаметр прохода твердых частиц, не должен превышать указанного в технических характеристиках
-
Максимальная глубина погружения 7 м
Особенности конструкции
-
Конструкция колеса рабочего позволяет работать без засорений, перекачивать жидкость с наибольшей подачей и высокой эффективностью. Позволяет получить постоянные рабочие характеристики. При отсутствии перегрузок и вибраций
-
Охлаждение двигателя: осуществляется через корпус двигателя жидкостью, в которую погружен
-
Уплотнение по линии вала: последовательно установленные два или три комплекта торцового уплотнения. Первое уплотнение отделяет перекачиваемую жидкость от камеры с маслом. Второе уплотнение отделяет масло от двигателя
-
Масляная камера: заполнена специальным маслом, которое смазывает и охлаждает при работе торцовые уплотнения, а также предотвращает попадание перекачиваемой жидкости в двигатель. Масло забирает часть нагрева от нижнего подшипникового узла
-
Подшипниковые узлы: в зависимости от осевой и радиальной нагрузки, могут состоять из двух или трех подшипников, что обеспечивает стабильную работу электронасоса и длительный срок эксплуатации
-
Корпус двигателя: состоит из станины, щитов подшипниковых и крышки. Все соединения выполнены с уплотнениями. Каждый электронасос испытан на герметичность
Кабель и уплотнение кабеля:
-
Кабель выполнен в резиновой оболочке, химически стойкой к сточным водам, предназначенной для работы при температуре окружающей среды +40оС
-
Между резиновой оболочкой кабеля и двигателем установлено уплотнительное кольцо, сжатое гайкой, чтобы предотвратить просачивание жидкости в полость двигателя
-
Уплотнительная втулка на кабеле, в месте ввода в крышку двигателя, выполнена методом резиновой вулканизации, что также предотвращает попадание жидкости в полость двигателя
Встроенные средства защиты в электродвигателе (комплектуется по заказу)
-
Масляно-водяной датчик, установленный в камере с маслом, предупреждает о попадании жидкости в масло и передает соответствующий сигнал на панель управления. Это говорит о том, что торцовое уплотнение со стороны насосной части неисправно
-
Датчик влажности: установлен на нижнем щите двигателя, определяет появление утечки во втором торцовом уплотнении. При попадании масла или смеси воды-масла в двигатель, датчик передает аварийный сигнал на панель управления и останавливает электронасос
-
Тепловая защита: установлена на статоре двигателя при увеличении температуры обмоток выше нормы, из-за работы двигателя с перегрузкой, недостаточным охлаждением и т.д., датчик передает аварийный сигнал на панель управления и останавливает электронасос
-
Внешняя система контроля: используется профессиональный пульт управления и защита электронасоса
-
Специальный ручной подъемник для удобного перемещения. Запрещено перемещать или подвешивать электронасос за кабель – это может привести к потери герметичности между кабелем и крышкой двигателя
Требования к установке
Насосы WQ, JYWQ могут устанавливаться для стационарной работы как с помощью жесткого крепления к трубопроводу, так и с помощью автоматической соединительной муфты на направляющих (Z). Кроме того, возможен и переносной вариант:
- на жестком (Y) трубопроводе;
- гибком (R) трубопроводе.
WQ F
-
WQ F – канализационный электронасос для отвода сточных вод, выполненный из нержавеющей стали, разработан для применения в шахтах, строительстве, жилищно-коммунальном секторе, обработке сточных вод
-
Все части электронасоса, соприкасающиеся с перекачиваемой жидкостью, изготовлены из нержавеющей стали методом литья. Электронасос не загрязняет окружающую среду, коррозионностоек, имеет широкую область применения
-
Имеет высокую эффективность, надежную конструкцию, незасоряющееся рабочее колесо. Малогабаритный, безопасный и надежный в работе
-
Сдвоенное торцовое уплотнение, выполненное из карбида вольфрама, имеет ресурс работы более 10000 часов
-
Предусмотрены схемы монтажа: с автоматической присоединительной муфтой (Z), трубопроводная переносная установка с фланцем для стального трубопровода (Y), трубопроводная переносная установка, с гибким шлангом (R)
Условия эксплуатации
-
Температура перекачиваемой жидкости должна быть не выше +60оС
-
Водородный показатель (pH) 2,0-12,0
-
Плотность не более 1200 кг/м3
-
Массовая доля твердых механических примесей, не более 2%
-
Минимальный уровень откачиваемой жидкости должен быть на уровне половины оболочки двигателя
WQ(D)
-
WQ(D)- малогабаритный погружной насос для отвода сточных вод, корпусные детали которого выполнены из нержавеющей стали AISI304 или AISI316. Широко используется в водоочистках системы домов, строении, промышленных предприятий
-
Имеет высокую эффективность гидравлической части, надежную конструкцию, незасоряющееся рабочее колесо, компактный, легкий, безопасный и надежный в работе
-
Способ монтажа – трубопроводная переносная установка, для соединения с гибким шлангом
Эксплуатация
-
Температура перекачиваемой жидкости должна быть не выше +60оС
-
Водородный показатель (pH) 2,0-12,0
-
Плотность не более 1200 кг/м3
-
Массовая доля твердых механических примесей, не более 2%
-
Минимальный уровень откачиваемой жидкости должен быть на уровне половины корпуса двигателя
-
Источник питания: 50 Гц
Трехфазное исполнение – 3х380 В
Однофазное исполнение – 1х220 В (1.1 кВт)
WQ QG
-
WQ QG – погружной насос для отвода сточных вод с режущим рабочем колесом, которое совместно со специальной пластиной, установленной в корпусе насоса, может измельчать волокнистые частицы, находящиеся в перекачиваемой жидкости
-
Способ установки: установка с помощью автоматической соединительной муфты (Z), трубопроводная переносная установка, с фланцем для соединения со стальным трубопроводом (Y), трубопроводная переносная установка для соединения с гибким трубопроводом (R)
Условия эксплуатации
-
Источник питания: 50 Гц: 3х380В
-
Температура перекачиваемой жидкости должна быть не выше +40оС
-
Водородный показатель (pH) 4,0-10,0
-
Плотность не более 1200 кг/м3
-
Массовая доля твердых механических примесей, не более 2%
-
Минимальный уровень откачиваемой жидкости должен быть на уровне половины корпуса двигателя
Конструкция
WQ-A
-
WQ-A – промышленный погружной электронасос для отвода сточных вод. Широко используется в строительстве, промышленных предприятиях, сельском хозяйстве, лесном хозяйстве, земледелии, и проч.др. применении. Он может откачивать сточные воды с небольшим содержанием твердых частиц. Это переносной канализационный электронасос
-
Это продукт нового поколения, характеризующийся долговременной эксплуатацией, высокой эффективностью, простотой в использовании. Колесо рабочее – открытого типа. Удобный для чистки и обслуживания
-
Способ монтажа – трубопроводная переносная установка для соединения с гибким шлангом (R)
Условия эксплуатации
-
Температура перекачиваемой жидкости должна быть не выше +40оС
-
Водородный показатель (pH) 6,5-8,5
-
Плотность не более 1200 кг/м3
-
Массовая доля твердых механических примесей, не более 2%
-
Минимальный уровень откачиваемой жидкости должен быть на уровне половины корпуса двигателя
-
Источник питания: 50 Гц: 3-х фазное (380 В)
Помощь в размещении заказа
-
При размещении заказа, пожалуйста, укажите модель насоса, название технические данные (подача, напор), способ установки, материал частей, соприкасающихся с перекачиваемой жидкостью, дополнительные комплектующие, запасные части, и т.д. При выборе модели, примите во внимание плотность жидкости, которая может повлиять на мощность двигателя; рассмотрите агрессивность среды, наличие и тип твердых частиц в жидкости, что может потребовать использование другого торцового уплотнения. За дополнительной информацией, обращайтесь к нам
-
Если имеется специальное требования к защите в насосе (масляной зонд, поплавковое реле, тепловая защита), это необходимо указать при размещении заказа. Если необходим специальный пульт управления, следует указать тип регулирования, и т.д.
-
Стандартная длина кабеля для погружного насоса для отвода сточных вод – 10 м. Укажите, если необходимо увеличить его
-
Пожалуйста, укажите, необходим ли двойной кабель (обычно для мощности двигателя более 7,5 кВт)
